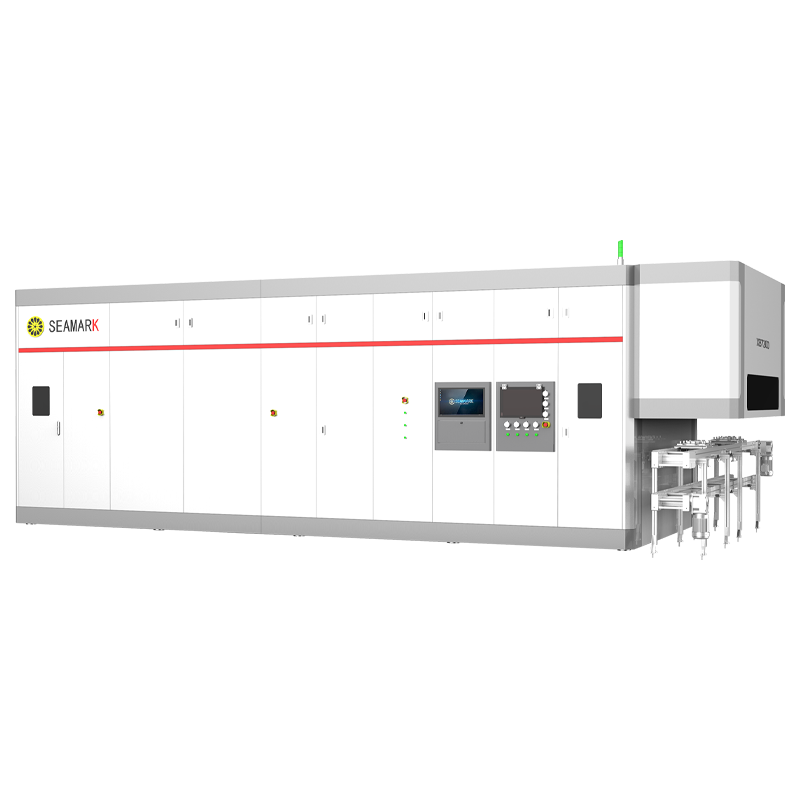

XB7200疊片電池X射線檢測設備實現多層疊片型動力電池的在線全自動檢測，與上下游物流線對接，實現自動取電芯，放入設備進行檢測，并對NG品自動分揀，OK品自動取出，輸出物流線，進入下游設備。
| 型號 | XB7200 | |
|---|---|---|
| 規格參數 | 設備尺寸 | 8500x3200x2800mm |
| 節拍 | ≥24PPM及以上(2角或4角) | |
| 優率 | ≥99.5% | |
| 稱重 | 測量精度≤0.01g 量稱≥5kg | |
| 設備故障率(DT) | ≤2% | |
| 過殺率 | ≤1.5% | |
| 漏殺率 | ≤0% | |
| 來料方式 | 物流線來料 | |
| 輻射安全標準 | ≤1uSV/hr | |
| 接收器 | 線陣相機TDI或平板探測器 | |
| X射線管 | 管電壓范圍 | 40-90KV/40-130KV |
| 管電流范圍 | 0-200μA/10-300μA | |
| 檢測效率與精度參數 | 檢測精度 | 15μm |
| 重復測試精度 | ±30μm | |
| 其他參數 | 換型時間 | 舊品種的換型時間≤2小時/人 新品種的換型時間≤4小時/人 |
| 檢測內容 | 稱重、角位Overhang、 大面褶皺、極耳折痕等 | |
| 兼容范圍 | 方型鋁殼:長度:80-220mm 寬度:130-200mm 厚度:10-25mm 刀片電池:長度320-600mm 寬度:80-120mm 厚度:10-30mm |
